混流泵
- 點擊數：
- 發布時間：2017-08-22
- 發布者：聚信泵業
混流泵簡介：
混流泵是介于離心泵和軸流泵之間的一種泵，是利用葉輪旋轉產生的離心力和推力聯合作用工作，斜向出流，又稱斜流泵，有蝸式（臥式）和導葉式（立式）兩種。混流泵的比轉速高于離心泵，低于軸流泵，一般在300-500之間。它的揚程比軸流泵高，但流量比軸流泵小，比離心泵大。
混流泵，兼有離心泵和軸流泵優點，結構簡單，高效區寬，使用方便，適用于平原圩區農田排灌泵站。中國研制的混流泵中，蝸殼式的揚程5～12m，流量900～4000m3/h；導葉式的揚程 3～25.7m，流量45～20160m3/h。葉輪直徑5.7m，流量80～100m3/s，揚程 6～12m，轉速75r/min，最高效率92.1％，配套功率7000kW,是世界上投入運行的大型混流泵之一。
混流泵應用范圍廣，可廣泛應用于農田灌溉,防澇排洪,污水處理,電站冷卻系統等領域。
混流泵是目前國際泵行業的技術開發重點之一。它將部分代替離心泵和軸流泵工作。在日本、蘇聯、澳大利亞等國，混流泵的最高效率都達到或超過90％。
混流泵應用范圍：
用于輸送清潔和污染的介質，化學中性或侵蝕性的介質。
化工流程中強制循環、海水養殖、城市煤氣工程、水處理系統。
可廣泛應用于農田灌溉,防澇排洪,污水處理,電站冷卻系統等領域。
混流泵工作原理：
當原動機帶動葉輪旋轉后，對液體的作用既有離心力又有軸向推力，是離心泵和軸流泵的綜合，液體斜向流出葉輪。因此它是介于離心泵和軸流泵之間的一種泵。混流泵的比轉速高于離心泵，低于軸流泵，一般在300-500之間。它的揚程比軸流泵高，但流量比軸流泵小，比離心泵大。
混流泵設計特點：
混流泵是一種“拉出”式結構泵，在檢查和拆卸葉輪和軸封時，毋須將與泵體相連接的管路拆開。裝有精密加工的泵軸和裝有稀油潤滑的軸承，在填料函蓋中裝有防護軸套。軸承箱的油位，可由恒位油杯來控制。
泵體的支腳，可承受來自管路的任何載荷，并直接傳遞給基礎。這樣，轉子不會因為泵承受受載荷而產生彎曲，從而保證軸承的最佳使用壽命。
由于較大的過流面積，從而減少阻塞。
泵的旋轉方向，從驅動端看，為順時針方向。
動力驅動可采用電動機或內燃機。
泵裝置上可以配備完整的放氣裝置，有利于吸入管路的排氣。
混流泵軸封：填料密封或雙端面機械密封。
混流泵材質：耐腐蝕材料。

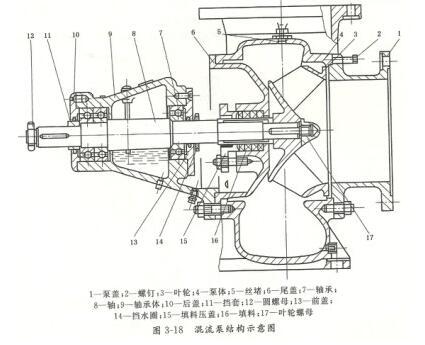

混流泵結構圖：
混流泵性能參數：
流量（Q）：可達2萬m3/h
揚程（H）：可達30m
工作壓力（P）：1.0MPa
工作溫度（t）：0℃～+80℃
